모각코 3일차 결과 (2024.07.16)

전류

전지에 도선을 연결하면 도선을 따라 전자가 이동하게 되고 이것을 전류라고 한다. 전류의 단위는 암페어[A]를 사용하고, 기호는 [I]로 나타낸다.



전압

전자는 높은 곳에서 낮은 곳으로 흐르며 이때의 차이를 전위차 혹은 전압이라고 한다. 전압의 단위는 볼트[V]를 사용하고, 기호는 [E]로 나타낸다.



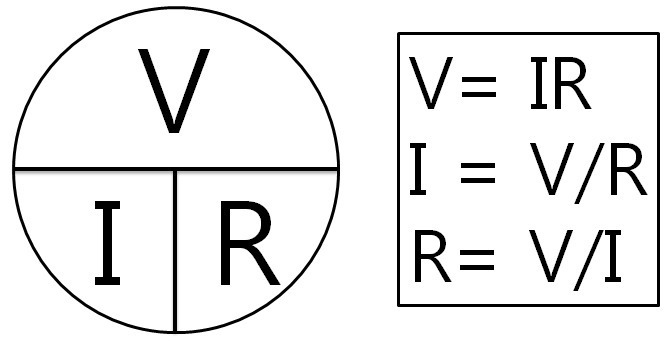

직류

전지의 전압에 의해서 방향과 크기가 항상 일정한 전류가 흐르는 것을 직류라고 하고 시간에 따른 전압과 전류의 변화가 없다.



교류(정현파 교류)

가정에서 사용되는 전류와 같이 시간에 따라 전류의 방향과 크기가 주기적으로 변화하는 전류를 말한다.



전력

전력은 단위 시간당 전기 에너지를 나타내는 말로서 1[sec] 동안에 1[J]의 일을 할 때 1[W]의 전력이라 한다. 단위는 [W]를 사용하고, 기호는 [P]로 나타낸다.



P(W) = E(V) x I(A) = I(A)^2 x R(Ω) = E(V)^2 / R(Ω) [W]





반도체

절연물과 도체의 중간정도의 성질을 가지고 있는 물체를 반도체라 하고 반도체 물질의 대표적인 것에는 Si(실리콘), Se(셀렌), Ge(게르마늄), Cu2O(아산화동), SiC(탄화규소) 등이 있다.

ex) P형 반도체, N형 반도체, PN 접합 다이오드



- 반도체의 성질

① 부의 온도계수를 가지고 있다.

② 다른 전도형의 반도체 사이에 정류작용을 가진다.

③ 광전효과가 크다.





트랜지스터의 기본회로

① 베이스 접지 회로

입력 임피던스가 낮고 출력 임피던스가 높으며, 입력과 출력의 위상은 동위상이다, 또 VHF대 이상의 고주파 증폭에 많이 사용된다(진공관 회로의 그리드 접지방식과 같다).



② 에미터 접지 회로

출력전압의 위상은 역위상이며, 입력 임피던스가 높고 출력 임피던스는 낮다. 출력 임피던스가 중간 정도이고 고주파 특성은 베이스 접지때 보다 나쁘다(진공관 회로의 케소드 접지방식과 같다)



③ 콜렉터 접지 회로

입력 임피던스가 높고 출력 임피던스는 낮으며, 입력 전류와 위상은 역위상이다. 또 100%의 부궤환이 걸리므로 안정하고 찌그러짐이 적고, 고입력 임피던스와 저출력 임피던스를 정합하는데 사용된다(진공관 회로의 케소드․폴로워 방식과 같다)



표피효과

- 1개의 도선에 고주파 전류가 흐르면 주파수가 높아짐에 따라 도체의 중앙부분에는 전류가 흐르기 어렵게 되고 도체 표면에만 전류가 흐르게 되는데 이것을 표피효과라고 한다.

- 즉 도체에 고주파전류가 흐르면 도체의 저항은 주파수가 높을수록 크게 된다(단파보다 초단파의 급전선 손실이 크다).

- 도선의 단면적이 클수록, 도전율이 높을수록, 투자율이 클수록 저항이 증대된다.



정류

교류를 직류로 바꾸는 장치를 정류회로라 하고 일반적으로 전원변압기, 정류기, 평활회로 및 정전압회로로 구성되어 있다.



정류기

다이오드를 사용하여 교류에서 맥류를 뽑아내는 것을 목적으로 하는 회로이며, 다이오드나 2극 진공관을 사용한다.



인버터(inverter)

직류를 교류로 변환하는 장치를 인버터라고 한다.



콘버터(converter)

인버터를 사용해 교류를 만들어 그 교류전압을 변압기로 승압한 후, 정류회로로 정류해서 높은 전압의 직류를 얻는 장치를 콘버터라고한다.



전지

전지의 용량

2차 전지에서는 그 용량을 암페어아워[AH]로 표시한다. 완전히 충전된 전지를 일정부하로 방전시켜 방전종지전압으로 될 때까지 얻은 전기량을 축전지의 용량이라고 한다. 축전지의 용량은 시간율로 표시되므로, 100[AH]의 축전지는 100[A]로 방전시키면 1시간동안 사용할 수 있고, 10[A]로 방전시키면 10시간 동안 사용할 수 있다.



① 직렬접속

전지를 N개 직렬로 연결할 때 합성전압은 각각의 전지전압의 합인 N배가 되지만 용량은 변화하지 않는다.



② 병렬접속

전지를 병렬로 연결할 때 합성저항은 전지 1개의 전압과 같지만 용량은 각각의 전지용량의 합인 N배이다.



전지의 사용상 주의

① 방전 직후에 즉시 충전할 것

② 사용하지 않더라도 1개월에 1회 정도는 충전할 것

③ 과방전시키지 말 것

④ 항상 극판이 노출되지 않을 정도로 전해액을 보충할 것

⑤ 보통 규정전압일 때 20℃ 전후에서 전해액의 비중이 1.22정도가 되도록 조정할 것(전해액이 부족할 시 증류수로 대체)

⑥ 햇볕이 드는 곳에 방치 하지 말 것

⑦ 충전은 규정전류로 규정시간 행할 것



전지의 용량이 감퇴하는 이유

① 충전의 불충분

② 전해액의 비중이 부적당하거나 부족할 경우

③ 백색유산연의 발생

④ 충전전류나 방전전류가 과대

⑤ 극찬의 부식, 파열

⑥ 자기방전 및 국부방전
